非隔離降壓型LED 恒流驅動芯片
產品描述
WS9058FT 是一款集成高壓啟動的高精度LED 恒流驅動芯片，適合于85V-265V 全范圍交流輸入電壓的非隔離降壓型LED 恒流電源系統。
WS9058FT 內部集成600V JFET 為芯片供電，無需啟動電阻與VCC 電容，使得系統外圍精簡；降低系統成本，減小系統體積。
WS9058FT 芯片內帶有高精度的電流取樣電路，同時采用了先進的恒流控制技術，實現高精度的LED 恒流輸出和優異的線性調整率。芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。
WS9058FT 具有多重保護功能，包括逐周期電流限制保護（OCP），LED 短路保護，過溫度調節技術等。

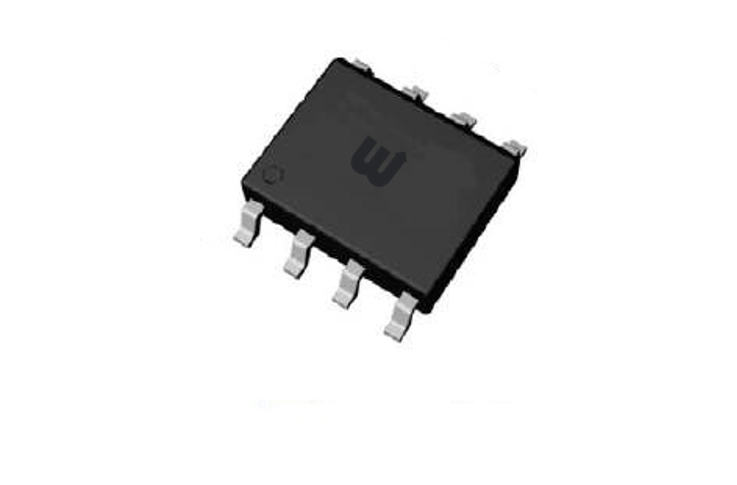

WS9058FT提供8-Pin的ESOP8封裝。
主要特點
no-CAP?專利技術
無需VCC電容
內部集成500V MOSFET
系統工作在臨界模式
采用高壓JFET 供電
過溫度調節技術
關機無回閃
低輸入不閃燈
LED 短路保護
ESOP8 封裝適用于DOB 應用
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9058FT_CN_A1 | 1,181KB |
